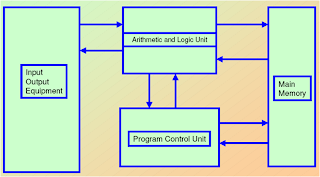

Struktur dari Von Nuemann Machine
IAS - Detail
> 1000 lokasi penyimpanan x 40 bit words
- Binary number
- 2 x 20 bit instructions
> Format Memori IAS
Struktur dari IAS - detail
ALU-IAS (Computer of Institute for Advanced
Studies)
Memory Buffer Register (MBR), berisi sebuah word yang akan disimpan di dalam memori atau digunakan untuk menerima word dari memori.
Memory Address Register (MAR), untuk menentukan alamat word di memori untuk dituliskan dari MBR atau dibaca oleh MBR.
Memory Address Register (MAR), untuk menentukan alamat word di memori untuk dituliskan dari MBR atau dibaca oleh MBR.
Instruction Register (IR), berisi instruksi 8 bit kode operasi yang akan dieksekusi.
Instruction Buffer Register (IBR), digunakan untuk penyimpanan sementara instruksi sebelah kanan word di dalam memori.
Program Counter (PC), berisi alamat pasangan instruksi berikutnya yang akan diambil dari memori.
Accumulator (AC) dan Multiplier Quotient (MQ), digunakan untuk penyimpanan sementara operand dan hasil ALU. Misalnya, hasil perkalian 2 buah bilangan 40 bit adalah sebuah bilangan 80 bit; 40 bit yang paling berarti (most significant bit) disimpan dalam AC dan 40 bit lainnya (least significant bit) disimpan dalam MQ.
IAS beroperasi secara berulang membentuk siklus instruksi.Komputer IAS memiliki 21 instruksi, yang dapat dikelompokkan seperti berikut ini :
Instruction Buffer Register (IBR), digunakan untuk penyimpanan sementara instruksi sebelah kanan word di dalam memori.
Program Counter (PC), berisi alamat pasangan instruksi berikutnya yang akan diambil dari memori.
Accumulator (AC) dan Multiplier Quotient (MQ), digunakan untuk penyimpanan sementara operand dan hasil ALU. Misalnya, hasil perkalian 2 buah bilangan 40 bit adalah sebuah bilangan 80 bit; 40 bit yang paling berarti (most significant bit) disimpan dalam AC dan 40 bit lainnya (least significant bit) disimpan dalam MQ.
IAS beroperasi secara berulang membentuk siklus instruksi.Komputer IAS memiliki 21 instruksi, yang dapat dikelompokkan seperti berikut ini :
- Data tranfer, memindahkan data di antara memori dengan register – register ALU atau antara dua register ALU sendiri.
- Unconditional branch, perintah – perintah eksekusi percabangan tanpa syarat tertentu.
- Conditional branch, perintah – perintah eksekusi percabangan yang memerlukan syarat tertentu agar dihasilkan suatu nilai dari percabangan tersebut.
- Arithmetic, kumpulan operasi – operasi yang dibentuk oleh ALU.
- Address Modify, instruksi – instruksi yang memungkinkan pengubahan alamat saat di komputasi sehingga memungkinkan fleksibilitas alamat yang tinggi pada program.
Komputer Komersial
- 1947 - Eckert-Mauchly mendirikan Eckert-Mauchly Computer Corporation
- UNIVAC I (Universal Automatic Computer)
- UNIVAC I menjadi tulang punggung perhitungan sensus di USA
- Tahun kelahiran industri komputer dengan munculnya 2 buah perusahaan yang saat itu mendominasi pasar, yaitu Sperry dan IBM
- Tahun 1950 diluncurkan UNIVAC II, karakteristik :
1.Lebih cepat
2.Memory lebih besar
Transistors
> Lebih kecil
> Lebih ringan
> Disipasi daya lebih rendah
> Solid State devic
> Terbuat dari silikon Silicon (Sand)
> Ditemukan tahun 1947 di Lab.Bell
> William Shockley et al.
Konfigurasi IBM 7094
Transistor Based Computers
1.Mesin generasi kedua
2.NCR & RCA membuat small transistor machines
3.IBM 7000
4.DEC - 1957
> Dibuat PDP-1
Microelectronics
> Literally - “small electronics”
> Komputer terbentuk dari kumpulan gate,kumpulan
> Komputer terbentuk dari kumpulan gate,kumpulan
memori dan interkoneksinya
>Dapat dibuat dengan semikonduktor
>Dapat dibuat dengan semikonduktor
Contoh : silicon wafer (wafer silikon)
Generasi dari Komputer
1. Tabung Vakum - 1946-1957
2. Transistor - 1958-1964
3. Small scale integration - 1965
on
* Up to 100 devices on a chip
4. Medium scale integration - to
1971
*100-3,000 devices on a chip
5. Large scale integration -
1971-1977
*3,000 - 100,000 devices on a chip
6. Very large scale integration -
1978 to date
*100,000 - 100,000,000 devices on
a chip
7. Ultra large scale integration
*Over 100,000,000 devices on a
chip
Moore’s Law
1.Kepadatan komponendalam sebuah chip meningkat
2.Gordon Moore - cofounder of Intel
3.Jumlah transistor dalam chip menjadi dua kali lipat tiap tahun
4.Sejak 1970 perkembangan agak lambat
*Jumlah transitor menjadi 2 kali dalam sebuah chip berkembang tiap 18 bulan
5.Harga dari chip rata-rata tetap / tidak berubah
6.Higher packing density berarti jalur elektronik lebih pendek,kemampuan makin meningkat
7.Ukuran yang mengecil meningkatkan flexebilitas
8.Mengurangi daya dan membutuhkan pendinginan
9.Beberapa Interkoneksi meningkatkan reliabilitas
